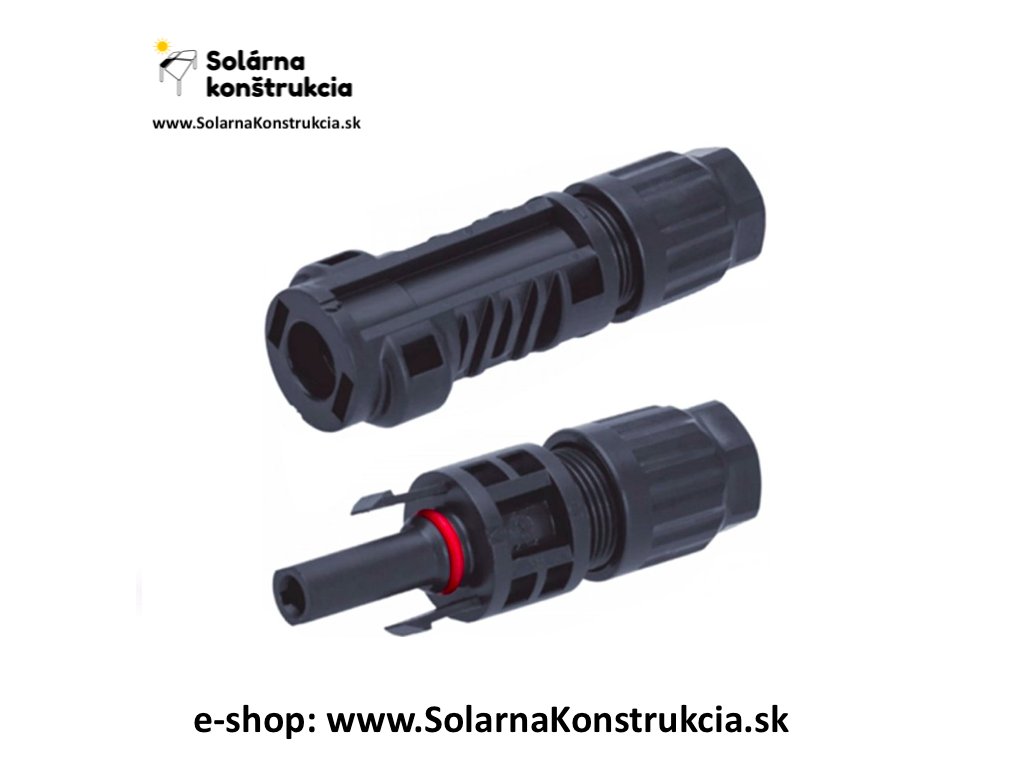

Konektor MC4 Helukabel 4-6mm2

Technické dáta:

Teplotný rozsah:

-40 °C až + 85 °C (TÜV)

-40 °C až + 75 °C (UL)

Maximálna pracovná teplota:

105 °C (TÜV)

Bezpečnostná trieda:

1000V DC: II

1500 V DC: 0 (pre miesta s obmedzeným prístupom tretích strán)

Úroveň zabezpečenia:

IP65

IP68 (1h/1 meter)

IP2X (odpojený stav)

Test napätia:

12 kV (1 000 V DC (TÜV)

16 kV (1 500 V DC (TÜV)

Aktuálne:

39A (4 mm2 a 6 mm2)

Maximálne napätie systému:

1000 V DC (IEC 62852)

1500 V DC (2Pfg2330)1)

1500 V DC (UL)

Kontaktný odpor: ≤ 0,25 mΩ (garantované ≤ 0,35 mΩ po cca 25 rokoch)

Kategória prepätia: Cat III

Stupeň znečistenia: 3

Hodnotenie horľavosti: UL94-VO

Odolnosť voči vzdušným soliam, stupeň intenzity 6 (podľa IEC 60068-2-52)

Odolnosť voči vzdušnému amoniaku (podľa DLG): 1500 h, 70°C/70% RH, 750pp

Konštrukcia:

Banánový konektor ∅ 4 mm vyrobený z pocínovanej medi, vo vnútri objímok sú elastické prvky zlepšujúce elektrický kontakt ~ Multi-lams®

Typ pripojenia kábla: krimpovací

Ochrana proti odpojeniu: klik systém

Materiál: polyamid

Materiál kontaktu: pocínovaná meď

Hodnotenie horľavosti: UL94V-0

Certifikáty:

TÜV-Rheinland podľa IEC62852 - R60111354

TÜV-Rheinland podľa normy 2PfG2330 – R60087448

UL podľa UL 6703 - E343181

Rozmery a špecifikácie sa môžu zmeniť bez upozornenia.

FV konektor MC4 zástrčka

Prierez mm2: 4 - 6

Priemer drôtu: 5,5 - 7,4

FV konektor zásuvka MC4

Prierez mm2: 4 - 6

Priemer drôtu: 5,5 - 7,4

Súprava pozostáva z:

Zásuvka Helukabel PV-4-S pre sekciu 4/6 QMM a pr. drôt 5,5-7,8 mm

Helukabel PV-4 zástrčka pre 4/6 QMM prierez a pr. drôt 5,5-7,8 mm
